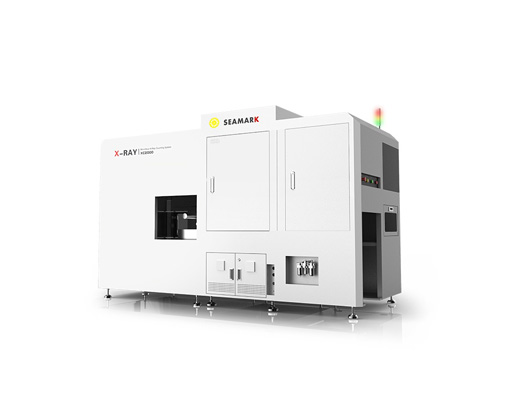

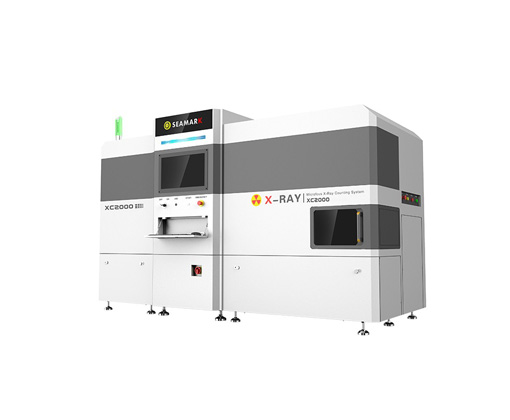

A Seamark XC2000 egy csúcstechnológiás, inline automatikus számláló rendszer, amelyet a nagysebességre és pontosságra terveztek az SMT raktározásban és készletkezelésben. A fejlett röntgenalapú képalkotási elvet a Seamark saját, mesterséges intelligenciával támogatott számláló algoritmusával ötvözve villámgyors és megbízható szalagtekercs vagy tálcaszámlálást biztosít kiemelkedő, 99,99%-ot meghaladó pontossággal.

A XC2000 zökkenőmentesen integrálható a gyártási folyamatokba, támogatja a teljesen automatikus és a kézi anyagbetöltést is, így a tekercsek kibontása vagy áthelyezése nélkül egyszerűsíti a logisztikát. Növeli a működési hatékonyságot olyan funkciókkal, mint az automatikus vonalkód-leolvasás, az azonnali címkézés és a hibás anyagok automatikus szétválogatása, miközben zökkenőmentesen feltölti az adatokat a MES rendszerbe és létrehozza az anyagcímkéket.

Összességében a XC2000 intelligens, optimalizált és munkaerő-hatékony megoldássá alakítja a készletkezelést – ideális modern EMS környezetek számára, ahol az automatizálás, a precizitás és a gyors átfutás kiemelt szempont.

Kiemelt jellemzők

Nincs szükség kicsomagolásra

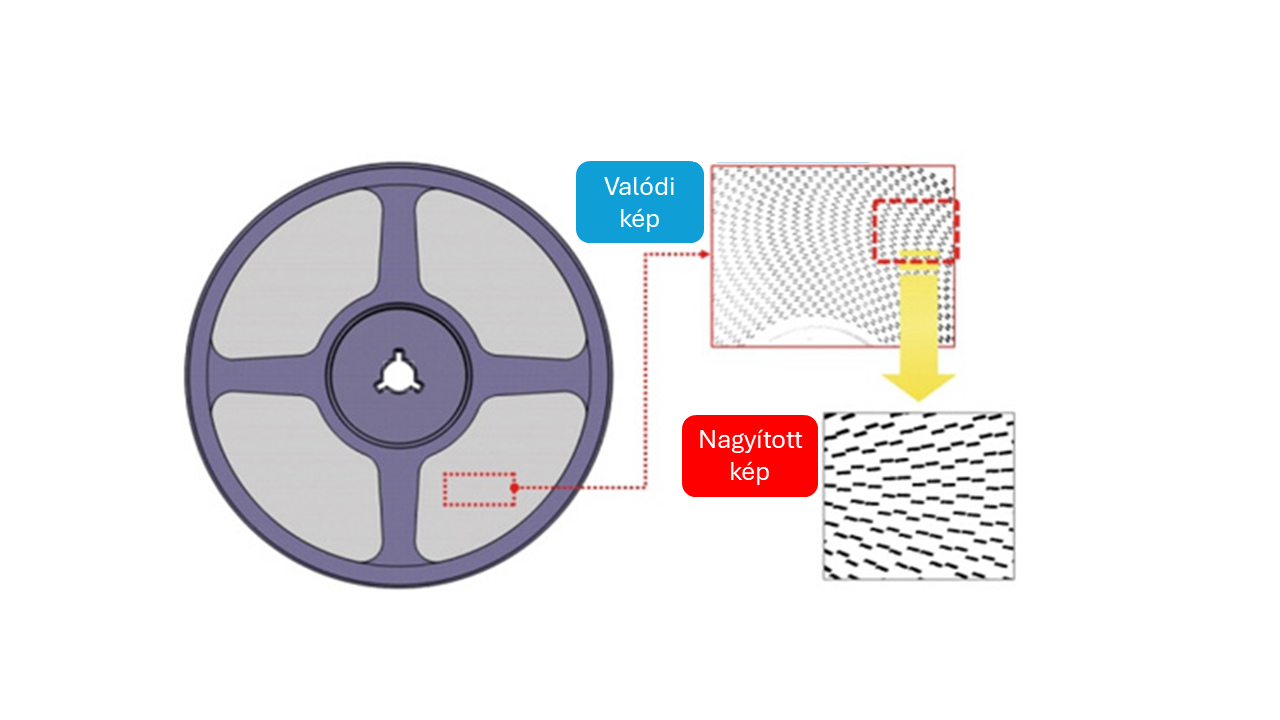

A fejlett röntgentechnológia segítségével közvetlenül a szalagtekercsen számolja meg az alkatrészeket, így nincs szükség az alapanyag kibontására vagy újra tekercselésére, ami zökkenőmentes munkafolyamatot biztosít.

Sokoldalú alkatrész-kompatibilitás

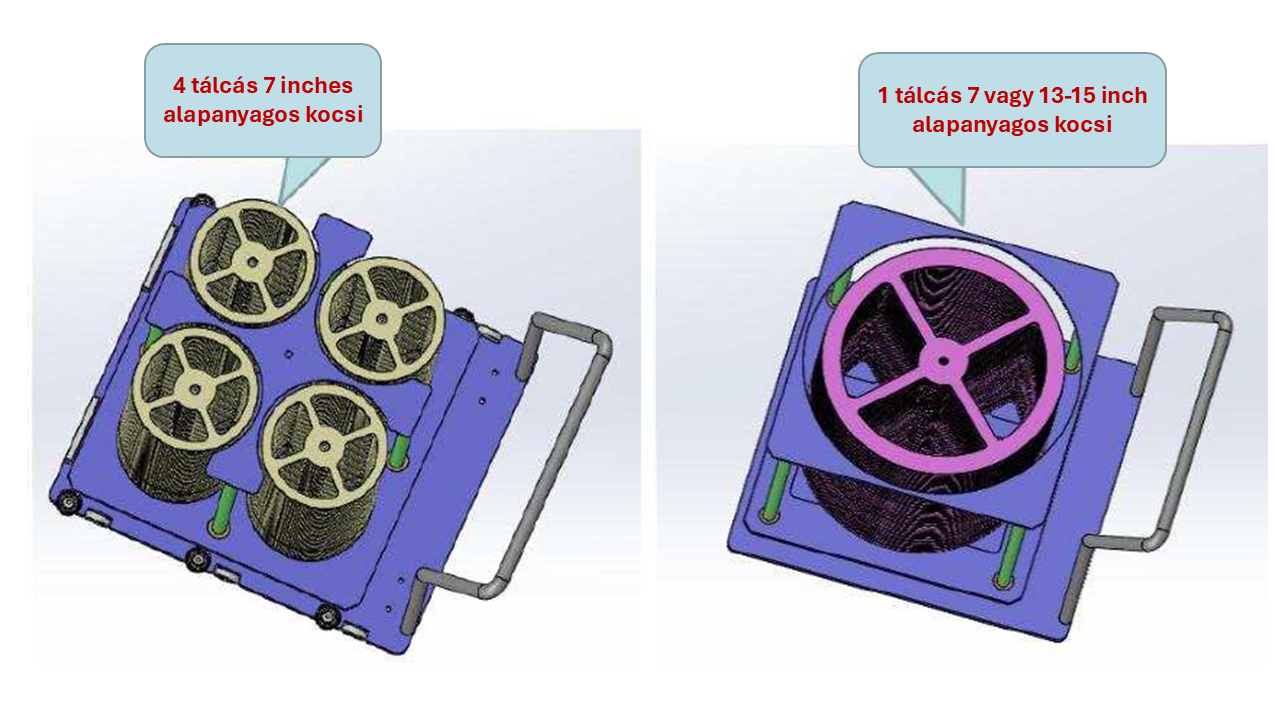

Számolja a 7–15 hüvelykes szalagokat, JEDEC tálcákat, IC-ket, ESD tasakokat, tárolócsöveket és más anyagokat. Egyszerre akár négy 7 hüvelykes tekercset vagy egy 13–15 hüvelykes tekercset képes feldolgozni.

Rugalmas anyagbetöltés és kimenet

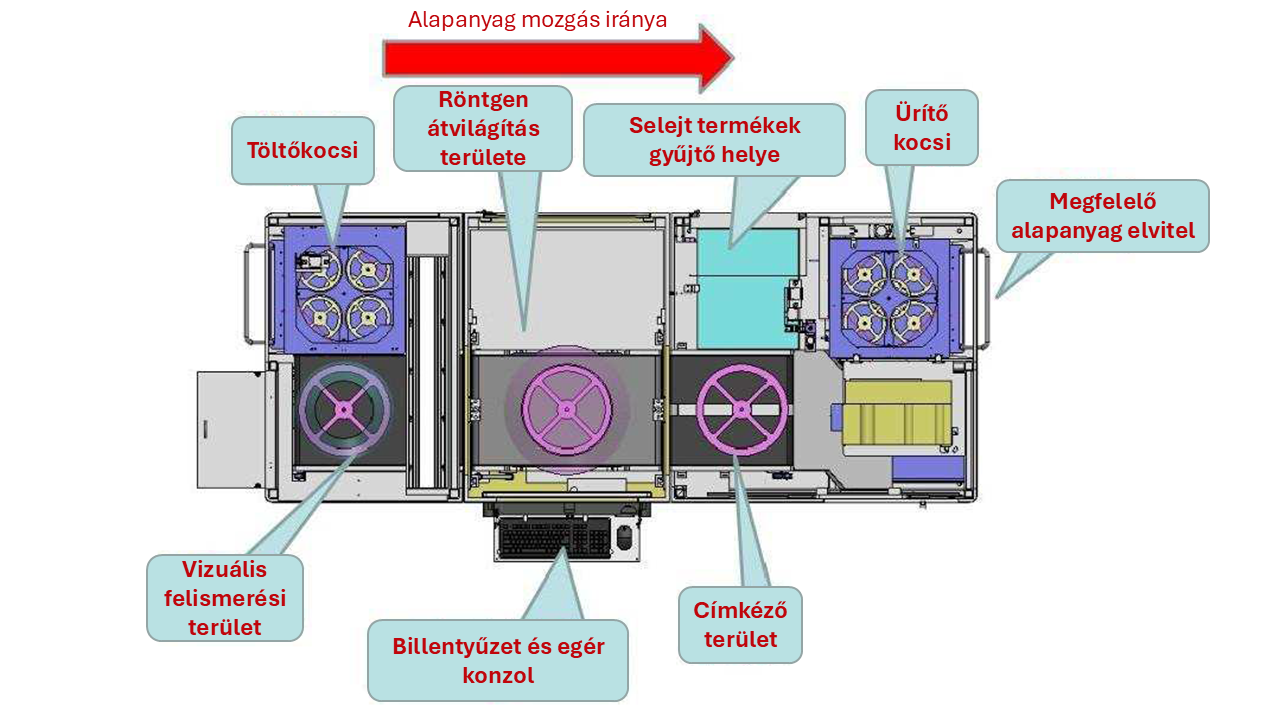

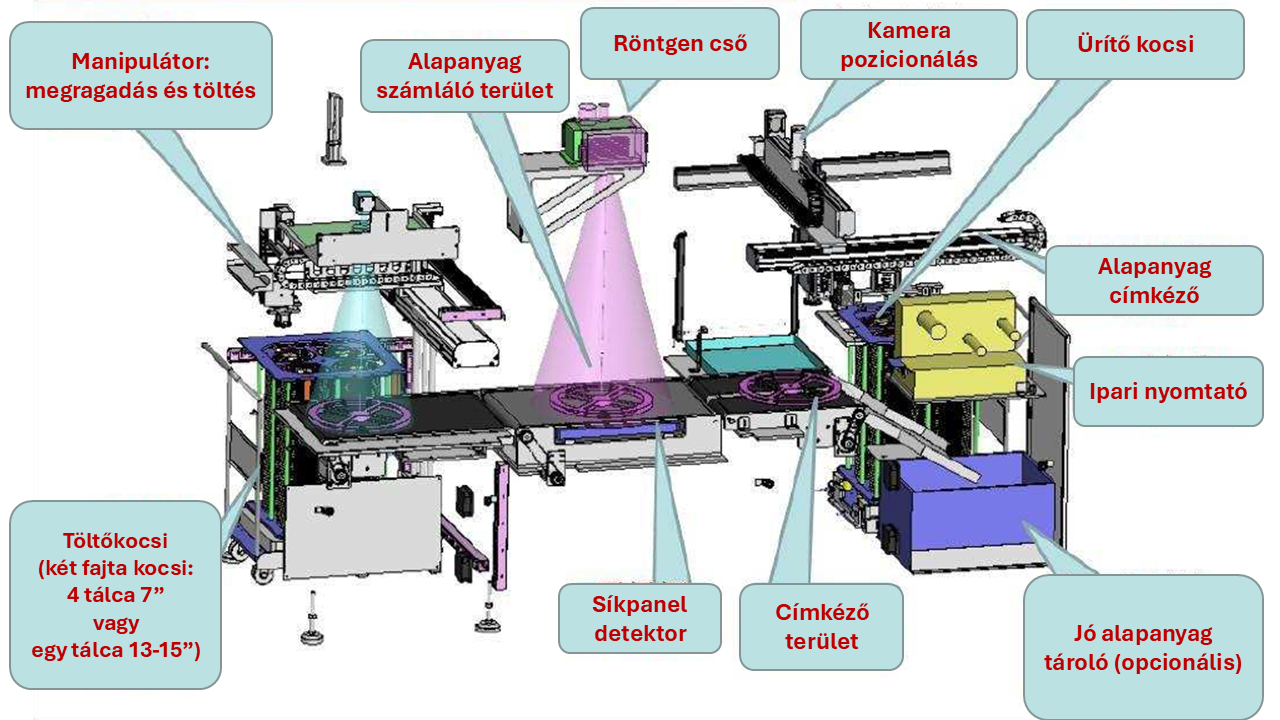

Az XC2000 többféle betöltési és ürítési módot támogat, beleértve a kézi kocsikat, AGV-ket, egy- és négytálcás kocsikat, valamint az inline futószalagos integrációt. Az anyag közvetlenül tölthető az anyagkocsiba, vagy áramolhat az anyagtartó keretbe, a módok között azonnal váltható. Támogatja az automatikus kocsi-töltést, és akár 240 darab 7 hüvelykes tálcát is képes tárolni. Opcionálisan elérhető az automatikus anyagkocsi-ürítés és az inline áramlás a teljes automatizálás érdekében.

AI-támogatott detektálás és intelligens algoritmus könyvtár

A saját fejlesztésű AI-tanulási környezet következetes és rendkívül megbízható eredményeket biztosít. A rendszer képes intelligensen szétválasztani az érintkező alkatrészeket a röntgenképeken, és figyelmen kívül hagyni a releváns háttérobjektumokat (pl. szárítós csomagokat), így megelőzve a hibás számlálásokat. Globális modellmegosztó hálózat támogatja, és folyamatosan frissül az AI-központon keresztül.

Globális anyagadatbázis és folyamatos gépi tanulás

Kiterjedt, folyamatosan bővülő alkatrészkép-adatbázist tart fenn. A mesterséges intelligencián alapuló mélytanulás folyamatosan finomítja a pontosságot, így nincs szükség kézi betanításra vagy hosszadalmas beállításra. A megosztott adatbázis hozzáférés biztosítja, hogy a fejlesztések azonnal elérhetők legyenek minden gépen.

Rendkívül magas pontosság mélytanulással

Több mint 99,99%-os számlálási pontosságot ér el, több száz alkatrésztípuson és tízezres nagyságrendű szalagtekercseken tesztelve. Rendkívül megbízható és ismételhető eredményeket biztosít a valós gyártási környezetben.

Gyors és rugalmas számlálás

Egy tekercs vagy tálca számlálása mindössze 12–15 másodpercet vesz igénybe, támogatva az egyidejű több tekercs feldolgozását a maximális átbocsátás érdekében.

Automatikus hibás alkatrész szétválogatás

Beépített OK/NG szétválasztó rendszer automatikusan elkülöníti a hibás alkatrészeket a számlálás során.

Ipari minőségű címkenyomtatás

TSC ipari nyomtatóval felszerelve, lehetővé téve a címkék tartalmának és méretének testreszabását. A címkék a számlálás után automatikusan kinyomtatásra és felragasztásra kerülnek.

Zökkenőmentes rendszerintegráció

Teljes mértékben kompatibilis az SMT okos raktározási rendszerekkel, valamint az ERP, WMS és MES rendszerekkel a teljes készletautomatizálás érdekében.

Fejlett biztonság és megfelelőség

OMRON biztonsági alkatrészekkel, biztonsági érzékelőkkel, közvetlen röntgenforrás-vezérléssel felszerelve, teljesen CE-kompatibilis kialakítással.

Műszaki specifikációk

Rendszer
Legkisebb SMD 01005 felett
Pontosság 99.99%
Mérhető csévetest átmérő 7″ – 15″
Tekercs magasság 3 – 85 mm
Alapanyag berakás kocsi, agv stb.
Automatikus detektálás Igen, AI segítségével
1D/2D kód olvasó automatikus (kamera)
Címke nyomtatás Automatikus
Címke felragasztása Automatikus
Számlálás sebessége 12 – 15 sec/tekercs
Gyártósori integráció Inline
A hibás termékek automata szortírozása Van
Gép mérete (szélesség/hossz/magasság) 1600 x 3200 x 2100 mm
Gép tömege 2200 kg
Hálózati csatlakozás 220V 10A 50-60HZ
Legnagyobb behelyezhető minta 510 x 650 mm
Vezérlés 64 bit Win7/Win10 ipari PC
Vállalatirányítási rendszer integráció ERP, WMS, MES stb.
Röntgencső
Gyártó VJ X-Ray
Típus Zárt mikrofókusz
Működési feszültség tartomány 30 – 80 kV
Működési áramerősség tartomány 200 – 700 μA
Max kimenő teljesítmény 56 W
Fókuszpont mérete 30 – 40 μm
Detektor
Gyártó IRay
Típus TFT Industrial Dynamic FPD
Pixel mátrix 3072 x 3072
Látómező 427 x 427 mm
Felbontás 3,6 Lp/mm
Frame 6 fps
Bitmélység 16 bit

Alkalmazási területek

Az XC2000 ideális a nagy sebességű SMT-alkatrész készletkezeléshez és az intelligens raktározási környezetekhez, ahol a pontosság és az automatizálás kulcsfontosságú. Széles körben használják elektronikai gyártó létesítményekben, amelyek nagy mennyiségű szalagtekercset, JEDEC-tálcát, ESD-zacskót és tárolótubust kezelnek, melyekben olyan alkatrészek találhatók, mint ellenállások, kondenzátorok, induktorok, kristályok, LED-ek, diódák, tranzisztorok és IC-k.

Az XC2000 zökkenőmentesen integrálható a gyártósorokba vagy a központi anyagelosztó zónákba, lehetővé téve a teljesen automatizált készletellenőrzést, az anyagok valós idejű ellenőrzését, valamint a gyors visszacsatolást a gyártás későbbi szakaszainak megszakítása nélkül. Gyors számlálási ciklusaival, amelyek jellemzően 12–15 másodpercet vesznek igénybe szalagon vagy tálcánként, lehetővé teszi a gyors átállásokat és a hatékony utánpótlást, míg az AI-alapú detektálás és az intelligens szortírozási funkciók automatikusan felismerik a hibás vagy hibásan címkézett alkatrészeket, megelőzve a hibákat és csökkentve a selejt arányát.

A rendszer MES-, ERP- és WMS-platformokhoz való csatlakozási képessége támogatja a központosított, Ipar 4.0-kompatibilis munkafolyamatokat, lehetővé téve a gyártók számára a lean és just-in-time készletek kialakítását a termelékenység növekedése és optimalizálása érdekében.  Így lehetővé téve a nagy mennyiségű SMD-alkatrészek teljes körű nyomon követését. Összességében az XC2000 növeli a gyártási hatékonyságot azáltal, hogy a nagy sebességű, nagy pontosságú számlálást kombinálja a fejlett automatizálással és az intelligens készletkezeléssel.
