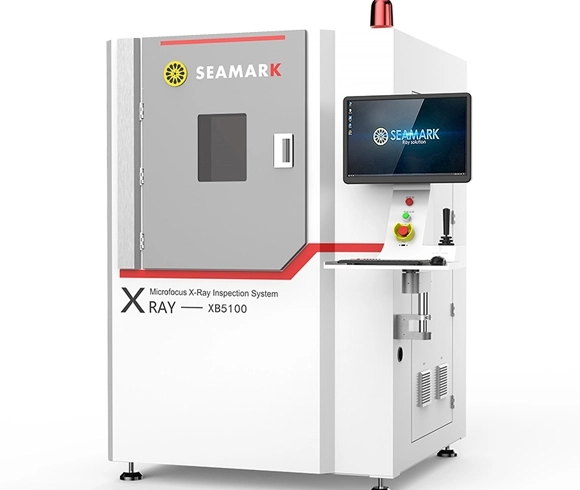

XB5100 Tekercselt Cella Ellenőrző (Offline)

XB5100 Tekercselt Cella Ellenőrző (Offline)

Ajánlatkérés
A Seamark XB5100 egy nagy teljesítményű röntgenes vizsgálórendszer, amelyet kifejezetten a lítium akkumulátoripar számára terveztek, különösen a tekercseléssel gyártott akkumulátorok ellenőrzésére. Fejlett síkpanel-detektoros képalkotó technológiával és bővíthető vizsgálati funkciókkal – például lemez- és fülhajtás-ellenőrzéssel – van felszerelve, így megbízható és pontos belső vizsgálati eredményeket biztosít.

Sokoldalú alkalmazhatóságának köszönhetően az XB5100 alkalmas különféle akkumulátortípusok vizsgálatára, beleértve az alumíniumházú akkumulátorokat, a hengeres cellákat, a gombelemeket, az energiatároló és teljesítmény-tekercselt cellákat, valamint a lítium digitális tasakcellákat is. Ezáltal ideális megoldást jelent a gyártók számára, akik következetes minőséget szeretnének biztosítani, és megbízhatóan szeretnék kimutatni a hibákat a különböző akkumulátorformátumokban.

Kiemelt jellemzők

Prémium alkatrészek

Első osztályú komponensekből épül fel, köztük a világszerte elismert Hamamatsu röntgencsővel, amely kivételes képminőséget és hosszú távú megbízhatóságot biztosít.

Intelligens mérés és elemzés

Fejlett mérési funkciókat (egyenes vonalhossz, körátmérő, koncentrikus kör, középponttól való távolság stb.) ötvöz a Seamark saját fejlesztésű algoritmikus szoftverével, amely pontos vizsgálatot és megbízható hibadetektálást tesz lehetővé.

Automatizált vizsgálati munkafolyamat

A CNC-alapú memória programozás automatikusan rögzíti a vizsgálat mozgáspályáját, így könnyen megismételhetővé és állandó pontosságúvá válik a vizsgálat, mely ideális kis sorozatú gyártáshoz.

Gyors navigáció

Az extra nagy navigációs ablak lehetővé teszi, hogy a kezelők egyetlen kattintással azonnal megtalálják és kijelöljék a vizsgálandó pontot, felgyorsítva ezzel a munkafolyamatot.

Rugalmas képfeldolgozás

Többféle képformátumot támogat valós idejű feldolgozással és azonnali mentéssel, biztosítva a hatékony adatkezelést és nyomon követhetőséget.

Műszaki specifikációk

Röntgenforrás (röntgencső) specifikációi
Cső típusa Reflektív zárt mikro-fókuszú sugárforrás
Csőfeszültség tartomány 40-90 KV / 40-130 KV
Csőáramerősség tartomány 10-200 µA / 10-300 µA
Maximális csőteljesítmény 8W-39W
Fókuszfolt mérete 5-15 µm
Detektor specifikációi
Detektor típusa Amorf szilícium síkpanel detektor (opcionális)
Képpontmátrix 1536 x 1536
Látómező 130 mm x 130 mm
Felbontás 5.8 Lp/mm
Képkockasebesség (1×1) 20 fps
Bitmélység 16 bit
Érzékelési hatékonyság és pontosság
Ismételt teszt pontossága 40 µm (szabványos darab mérése)
Érzékelési sebesség ≥1.0/érzékelési pont (rakodási és kirakodási idő nélkül)
Vizsgálóasztal paraméterei
Maximális minta méret 420 mm x 420 mm
Maximális minta tömeg ≤8 Kg
Egyéb paraméterek
Vezérlőrendszer Ipari számítógép Win10 (64-bit)
Nemzetközi sugárbiztonsági szabványok ≤1 µSV/h
Berendezés mérete 1220 x 1260 x 1900 mm
Berendezés súlya Kb. 1000 Kg
Tápellátás AC220V 10A, 50-60Hz

Ajánlatkérés

XB5100 Tekercselt Cella Ellenőrző (Offline)

  • Kifejezetten tekercselt lítium akkumulátorokhoz tervezve
  • Alkalmas hengeres, gombelem, tasak és alumíniumházú cellákhoz
  • Kimutatja a lemez- és fülhajtásokat, valamint a belső hibákat
  • Gyors, pontos és roncsolásmentes vizsgálat
