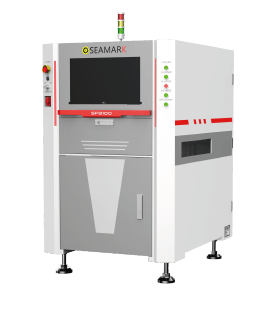

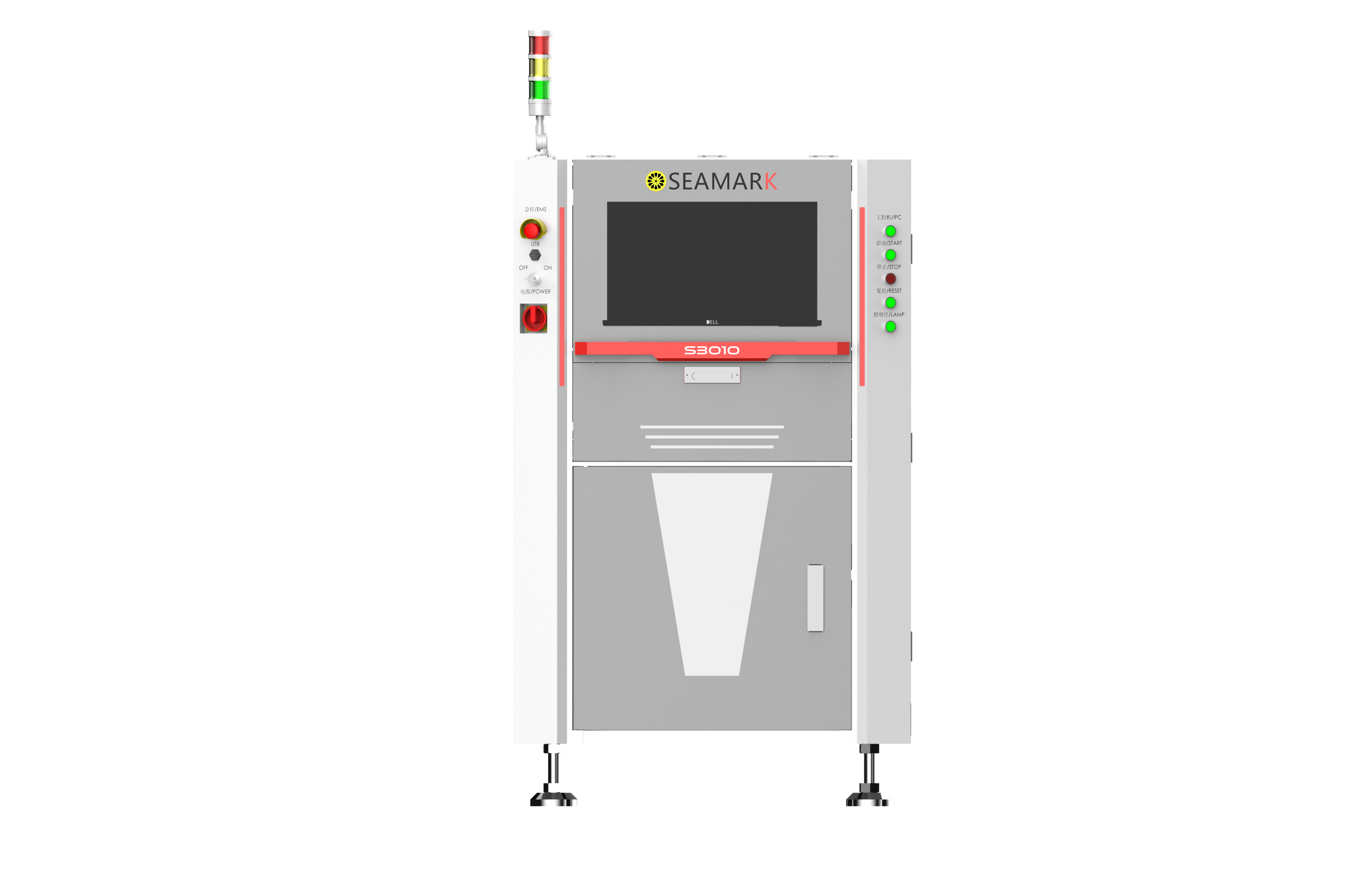

Nagy felbontású képalkotás és 360°-os LED-megvilágítás

A 360 fokos, diffúz RGBW megvilágítás és a kettős vetítésű (moiré) optikai rendszer növeli a kontrasztot a paszta és a NYÁK felülete között, így biztosítva a pontos forrasztópaszta-felismerést. A 12 megapixeles ipari kamera (opcionálisan 21 MP) nagy felbontású 3D képeket készít minden egyes pasztapont felületéről.

Gyors 3D ellenőrzés

Teljes felületű 3D SPI pásztázás nagy sebességű vizsgálatot biztosít: akár 8,6 cm²/s sebesség 5 μm felbontásnál, 34,3 cm²/s 10 μm-nél, és 77,1 cm²/s 15 μm-nél. Ez lehetővé teszi a nagyméretű panelek gyors ellenőrzését, miközben a felhasználó választhat a sebesség és a mérési pontosság optimális aránya között.

Árnyékhatás kiküszöbölése

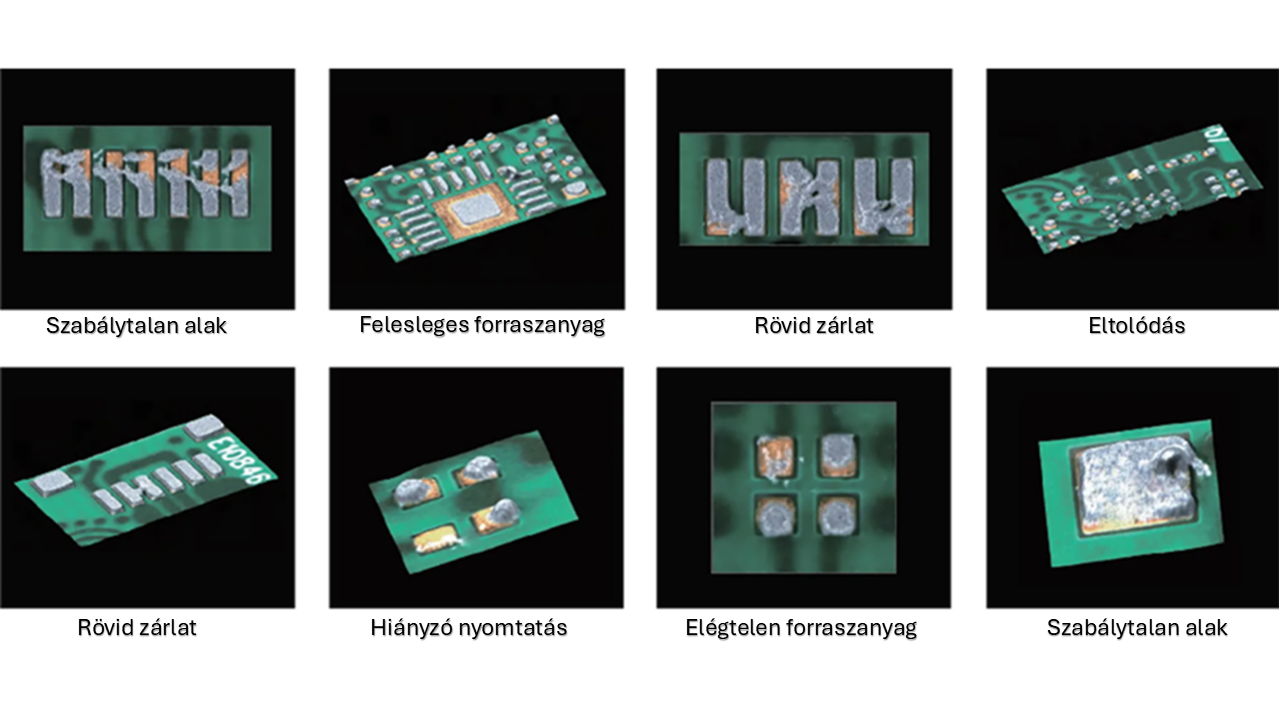

A kis szögű, kétirányú projekció és a kettős moiré-megvilágítás minimalizálja a takarásból és árnyékból adódó hibákat a sűrűn elhelyezett kontaktfelületek esetében, javítva a hibafelismerést a nagy sűrűségű áramkörökön.

Aktív Z-tengely kompenzáció

A precíziós, motoros Z-tengely automatikusan korrigálja a panel görbületét vagy dőlését, biztosítva a fókusz és a mérési pontosság fenntartását egyenetlen vagy nagy méretű NYÁK-ok esetében is.

Gyors programozás

Az automatizált, CAD-adatokon alapuló programozás percek alatt (jellemzően 5 perc alatt) elkészíti az ellenőrzési profilokat, jelentősen csökkentve a beállítási időt. A varázsló-szerű, irányított folyamat automatikusan felismeri a padek helyét és a vizsgálati területeket, minimális kézi beavatkozással.

MES és adatkapcsolat

A teljes gyártósori integrációt biztosító MES-interfészek lehetővé teszik a gép állapotának, gyártási mennyiségeinek és hibajegyzékeinek valós idejű megosztását a folyamatirányító rendszerrel. Az SP3100 zárt körű visszacsatolást is nyújt (például paszta-eltolási korrekciók küldése a nyomtatónak vagy hibás panelek jelölése a beültetőgép számára) az automatikus folyamatkorrekció érdekében.

Fejlett SPC és jelentéskészítés

A beépített statisztikai folyamatszabályozó (SPC) szoftver hisztogramokat, X̄-R/S diagramokat, Cpk/PPK elemzéseket, GR&R jelentéseket, valamint napi és heti forrasztópaszta-minőségi jelentéseket készít. Ez a részletes adatszolgáltatás segíti a mérnököket a folyamatok nyomon követésében és a megfelelőség ellenőrzésében.

Masszív mechanikai kivitel

A 1300 kg-os, kompakt kialakítású váz ipari termelésre készült. Az SP3100 megfelel a globális biztonsági és villamos szabványoknak.

Opcionális / Kiegészítő funkciók

Az SP3100 opcionális kiegészítő funkciókat is kínál, többek között a távoli központi felügyelet és a vonalkódolvasást, amelyek növelik a folyamatellenőrzést és a nyomon követhetőséget.
