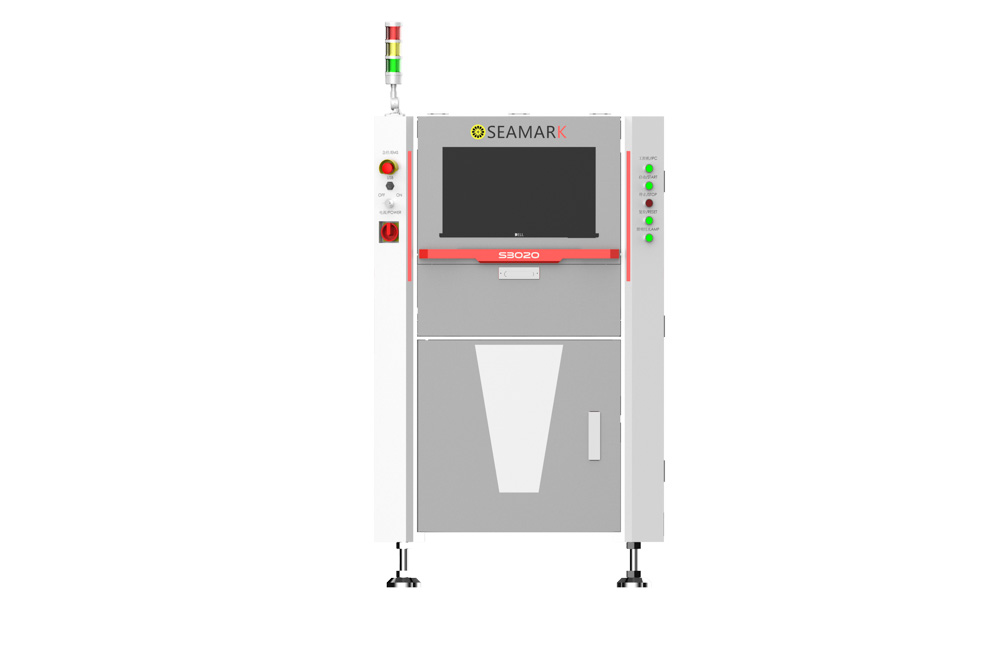

S3020 2D automatikus optikai ellenőrző berendezés

S3020 2D automatikus optikai ellenőrző berendezés

Ajánlatkérés

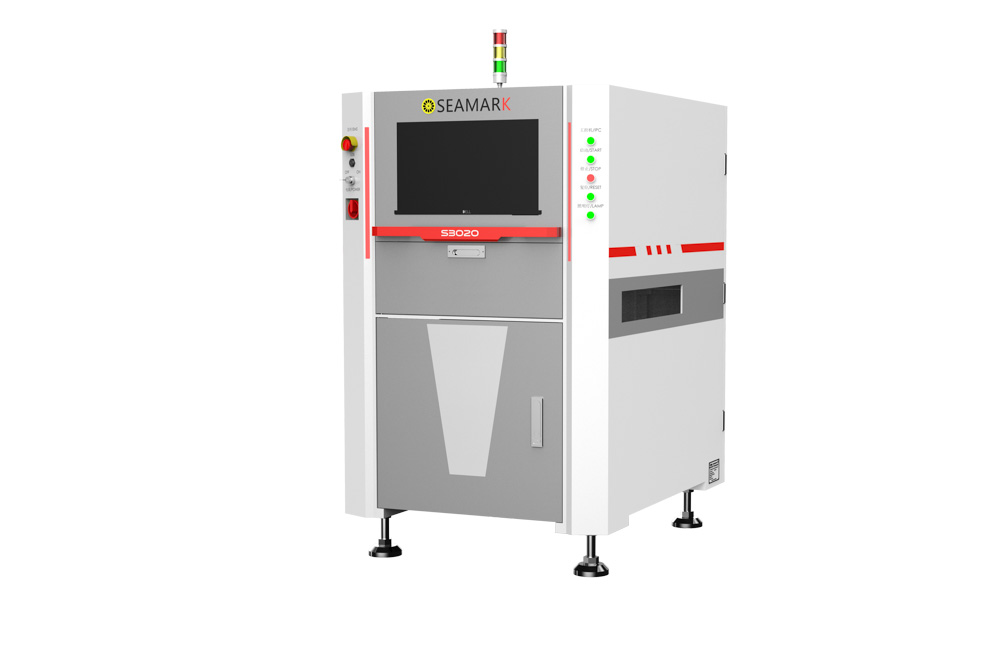

A Seamark 2D AOI S3020 a nyomtatott áramköri lapok (PCB) gyártásának megbízható őre. Inline kialakítása lehetővé teszi a nagy sebességű, nagy pontosságú optikai ellenőrzést közvetlenül a gyártósoron. A nagy felbontású kamerarendszer (akár 25 MP-ig) és az intelligens RGB trikolor LED világítás biztosítja, hogy a legapróbb hibák is láthatóvá váljanak.

A rendszer nemcsak az alapvető problémákat – például hiányzó alkatrészek, elhelyezési pontatlanságok vagy forrasztási hibák – képes felismerni, hanem az olyan finom eltéréseket is, amelyek szabad szemmel észrevétlenek maradnának, köszönhetően a fejlett optikai és szoftveres megoldásoknak.

Az offline programozás és a valós idejű hibakeresés révén a S3020 konfigurálható és optimalizálható a termelés megszakítása nélkül. Ez időt takarít meg, és jelentősen növeli a gyártási hatékonyságot. Masszív ipari kialakítása és rugalmas bővítési lehetőségei hosszú távú, jövőbiztos befektetéssé teszik a berendezést.

A Seamark 2D AOI S3020 nem kényszerít kompromisszumra a minőség és a sebesség között: gyors, pontos és megbízható – a modern elektronikai gyártás ideális partnere.

Kiemelt jellemzők

Nagyfelbontású képalkotás

12 megapixeles ipari kamerával felszerelve (opcionálisan 25 megapixelesre bővíthető) a nagyfelbontású képminőség és a gyors ellenőrzési sebesség érdekében.

Fejlett trikolor RGB megvilágítás

Nagy fényerejű LED-technológia, amely pontosan visszaadja a forrasztási pontok valódi megjelenését, biztosítva a stabil ellenőrzési eredményeket ezzel csökkentve a selejtarányt.

Zökkenőmentes, folyamatos működés

Az ellenőrzés azonnal folytatódik a kép rögzítése után, a programok pedig a gyártósor leállítása nélkül debuggolhatók; a frissítések automatikusan alkalmazásra kerülnek az aktív gyártásban.

Átfogó hibadetektálás

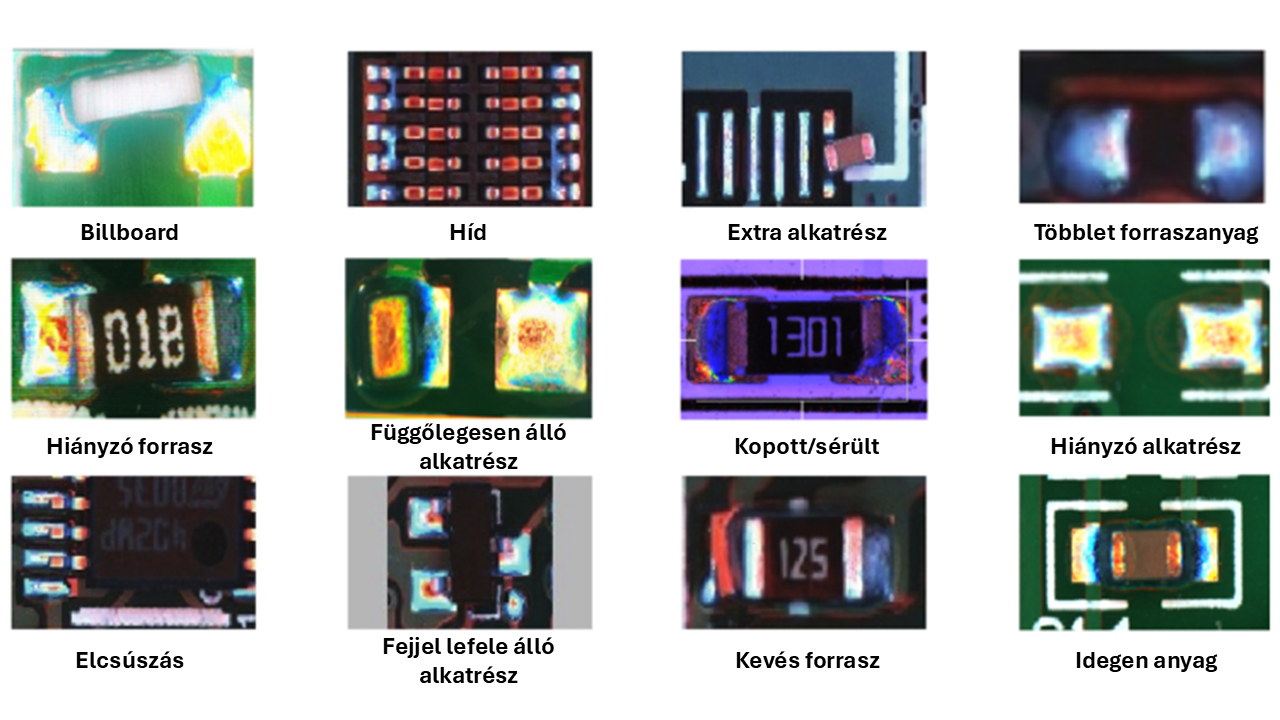

Észleli a hiányzó alkatrészeket, az elcsúszást, a fordított polaritást, az oldalra dőlt vagy „tombstone” alkatrészeket, a gyenge forrasztási kötéseket, forraszhidakat, oxidációt, szennyeződéseket, idegen tárgyakat és karcolásokat.

Opcionális kiegészítő funkciók

Távoli központi áttekintés, vonalkód-olvasás és OCR felismerés a nyomonkövethetőség és az ellenőrzés rugalmasságának növelésére.

Inline, nagy sebességű teljesítmény

Kifejezetten az SMT gyártósorokba történő zökkenőmentes integrációhoz tervezve, kb. 0,33 másodperc/képfelvétel sebességgel.

Robusztus ipari kialakítás

Masszív felépítése hosszú távú megbízhatóságot garantál a legigényesebb gyártási környezetekben is.

Műszaki specifikációk

Megapixel szám 12MP Industrial camera (25MP optional)
Mérési felbontás 5/10/15 μm
Érzékelési sebesség 0,3 S/FOV
Megvilágítás RGB LED
Áramforrás 200V-230V AC 50/60Hz
Teljesítményfelvétel 2,2 KW
Atmoszféra nyomása 0,4-0,6 MPa
Rendszer súlya 1000 KG
Rendszer mérete (Szélesség x magasság x hossz) 1000mm * 1270mm * 1630mm
Maximális PCB méret 510 * 480 mm
Panel vastagság 0,4 – 6 mm
PCB szélein lévő szabad sáv 3 mm
Szabad magasság a panel alatt és felett 45 mm
Szállítószalag magassága 900 ± 50 mm

Alkalmazási területek

A Seamark 2D AOI S3020 ideális választás elektronikai gyártók, OEM-ek, EMS szolgáltatók és minőségbiztosítási csapatok számára, akik gyors, megbízható és ismételhető PCB-összeszerelési ellenőrzést keresnek. Zökkenőmentesen illeszkedik nagy volumenű SMT gyártósorokba, vegyes technológiájú termelésbe vagy prototípusok validálási folyamataiba, garantálva a minőséget a sebesség feláldozása nélkül.

A gyártósorba történő közvetlen integráció révén az S3020 megakadályozza a hibás panelek továbblépését a későbbi gyártási szakaszokba, csökkenti a költséges utómunkálatok szükségességét és javítja a selejtarányt. Precíz detektálási képességei lehetővé teszik, hogy a lehető legkorábbi fázisban kiszűrje a nyomtatott áramkörök összeszerelésénél előforduló hibák széles körét.

Az S3020 sokoldalú hibadetektálása lefedi a teljes gyártási folyamat kritikus pontjait: a hiányzó alkatrésztől a forrasztási hibákon át egészen a szennyeződésekig – így mindig a legmagasabb minőséget biztosítja.

A fogyasztói elektronikától és telekommunikációtól kezdve az autóiparon át egészen az ipari vezérlőrendszerekig az S3020 robusztus és rugalmas ellenőrzési megoldást kínál mindenhol, ahol a precizitás és a megbízhatóság alapvető követelmény.

Ajánlatkérés

S3020 2D automatikus optikai ellenőrző berendezés

  • Nagy felbontású kamera: A 12 megapixeles kamera (opcionális 25 MP-es lehetőséggel) precíz, részletes képalkotást biztosít.
  • Fejlett világítás: RGB háromszínű fényforrást használ, amely pontosan azonosítja az anyagokat és csökkenti a hibák esélyét.
  • Offline programozás: Lehetővé teszi a programok elkészítését anélkül, hogy leállítaná a termelést.
  • Nagy sebességű ellenőrzés: Gyors ellenőrzésre tervezték, hogy fenntartsa a magas termelési kapacitást.

Kérjen ajánlatot erre a termékre.
